Passenden Verstärker + Subwoofer Ausgang?

Hallo ich habe Zuhause ein Surroundsound-System stehen nur leider keinen passenden Verstärker.

Meine Front, Rear und center Speaker haben ein short term power handling von 140W und eine Impendance von 4-8 Ohm.

Ich hatte mir einen Verstärker angeschaut mit folgender Beschreibung:

100W per Channel (6 ohms, 1 kHz, 0.9 % THD, 1 ch driven)

70W per Channel (6 ohms, 20Hz-20kHz, 0.09 % THD, 2 ch driven)

135W pro Kanal (6 ohm, 1kHz, 10% THD, 1 Kanal, JEITA)

Wäre dieser geeignet oder würde ein anderer besser passen?

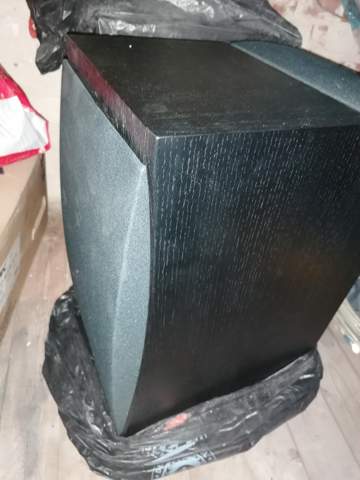

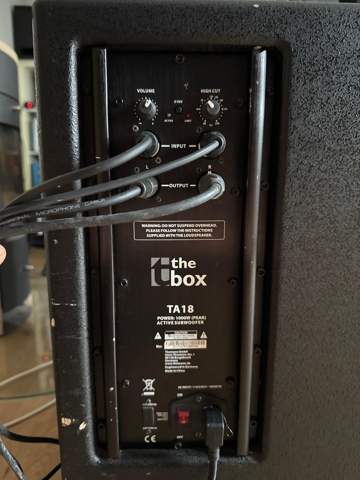

Außerdem habe ich einen Subwoofer allerdings wüsste ich nicht wie ich diesen Anschließen müsste am typischen Subwoofer Pre Out von Verstärkern (ich hänge die Bilder hier dran)

Bräuchte ich einen Verstärker mit bestimmten Ausgang oder ein zwischen Gerät?

Zu dem habe ich noch 2 alte Boxen geschenkt bekommen mit den Daten:

Schalldruck 90 dB/Watt/m

Dauerbelastbarkeit 50 Watt

Maximalbelastbarkeit 120 Watt

Impedanz 4 Ohm

Würde es sich lohnen diesen mit den Front Speakern auszutauschen oder wäre das totaler Overkill?

Ich hätte auch überlegt diese getrennt in einem anderem Zimmer aufzustellen wüsste aber auch nicht sicher was für ein Verstärker gut dazu passen würde.

Die Surround Anlage würde ich als Heimkino benutzen und die anderen 2 Boxen in meinem Zimmer nur für Musik.

Über Tipps/Erklärungen oder Empfehlungen würde ich mich sehr freuen und wenn es Verständnissfragen gibt beantworte ich diese sehr gerne. Mfg

Bild zum Beitrag
Audio, Subwoofer, Lautsprecher, HiFi, Audiotechnik, Boxen, Lautsprecherboxen, Musikanlage, Sound, Soundsystem, Stereoanlage, Tontechnik, Verstärker, 5.1 System, Musikboxen
Erklärung Blockschaltbild Analoger Kompressor?

Hallo zusammen,

ich habe von meinem Prof dieses Blockschaltbild bekommen und würde dieses gerne im Detail verstehen. Meine Erklärung wäre so (bitte korrigiert mich falls etwas falsch ist): Es handelt sich um einen Feedforward Kompressor, da das Signal vor dem Regelverstärker abgegriffen wird. Um es in eine Gleichspannung umzuwandeln wird dieses durch einen Vollweggleichrichter geleitet. Der Komparator vergleicht den einstellbaren Threshold mit dem gleichgerichteten Signal. Ist das Signal über dem Threshold wird eine positive Spannung erzeugt. Der einstellbare Widerstand nach dem OpAmp ist für die Attack Zeit zuständig und lädt den Kondensator auf. Die Releasezeit wird durch den Widerstand rechts neben dem Kondensator eingestellt. Die beiden Widerstände in Kombination mit dem Kondensator bilden Zeitkonstanten. Dann läuft die Steuerspannung durch einen Logarithmierer und anschließend durch einen Widerstand, der die Ratio bestimmt. Die Steuerspannung steuert die Reduktion, die der VCA vollnimmt.

Meine Fragen:

  1. Ist meine Erklärung korrekt?
  2. Ist es richtig, dass bei einem Kompressor der VCA nur reduziert / nicht verstärkt?
  3. Wozu gibt es den Vollweggleichrichter?
  4. Wie genau funktioniert das mit den Attackzeiten? Kann jemand am Beispiel erklären was mit der Steuerspannung passiert wenn der Releasewiderstand erhöht wird?
  5. Was passiert mit der Steuerspannung wenn die Spannung unter dem Threshold ist?
Bild zum Beitrag
Audio, Elektrotechnik, Spannung, Ingenieurwesen, Kondensator, Schaltung, Verstärker, Widerstand, Kompressor
