Bitte hilfe

Mir ist bei mein Lautsprecher ein Kondensator geplatzt und konnte online diesen nicht finden. Der hat die Werte 12mikrofarad und 23V AC. Wo könnte ich so einen Kondensator finden?

Hi,

ich bin Hobbymäßig aktuell bisschen was in der Elektrotechnik am machen. Arduino und kleine Motoren Generatoren und sowas am basteln.

Ich habe sowas nie in der Schule gelernt, daher habe ich vor ein paar Monaten von 0 angefangen.

Nun habe ich mir einen kleinen Generator zusammen gebaut, dieser hat 12 Spulen insgesamt. Jeweils 4 habe ich zusammen geschlossen und habe somit 3 Phasen, welche um 120° verschoben sind. Mit dem Ozi habe ich das auch überprüft, dass diese tatsächlich verschoben sind.

Nun möchte ich daraus Gleichspannung machen. Der Generator erzeugt bis zu 20V AC, wenn ich den Akkuschrauber auf max. Umdrehung laufen lasse, ich versuche aber max. 5-10V zu halten.

Die Dioden sind laut Datenblatt bis 50V und 1A ausgelegt.

Ich habe einen Kondensator mit einer Kapazität von 2200uF, ein Widerstand von 220 Ohm und einer LED angeschlossen.

Die 3 Phasen schließe ich jeweils an J1, J2 und J3 und zusätzlich die anderen an J5, damit ich einen geschlossenen Stromkreis habe, da ich ja je Spulengruppe 2 Drähte habe. Also einen Draht an J1 und einen an J5 usw.

Drehe ich nun den Generator, leuchtet die LED.

Nun zu meinem Problem:

Wenn ich nun aber den Generator weg mache und nun an J4 das Pluskabel von meinem Labornetzteil anschließe und an J5 das Minuskabel, fangen die Dioden an richtig heiß zu werden, also wirklich heiß, man verbrennt sich die Finger dran.

Die Spannung des Labor Netzteils habe ich auf 5V gestellt und die Stromstärke auf 0,5A. Das reicht, damit die LED anfängt zu leuchten, aber deutlich schwächer, als wenn ich es mit dem Generator mache.

Laut Multimeter liegt auch nur eine Spannung von 5V an.

Habe ich hier ein Denkfehler? Sind die Dioden nicht für einen Dauerstrom von 5V ausgelegt?

Was mir auch aufgefallen ist, dass wenn ich eines der Kabel vom Labornetzteil an den Kontakt halte, dann kommt auch ein kurzer Funke und das Labornetzteil zeigt C.C statt C.V an, als wenn ein Kurzschluss entsteht. Aber es ist doch keiner vorhanden, oder doch? Durch den Widerstand und der LED sollte doch keiner vorhanden sein, oder?

Oder ist die LED und der Kondensator falsch herum? Muss Minus oben sein und unten Plus? Aktuell ist Minus von C1 unten.

Hallo,

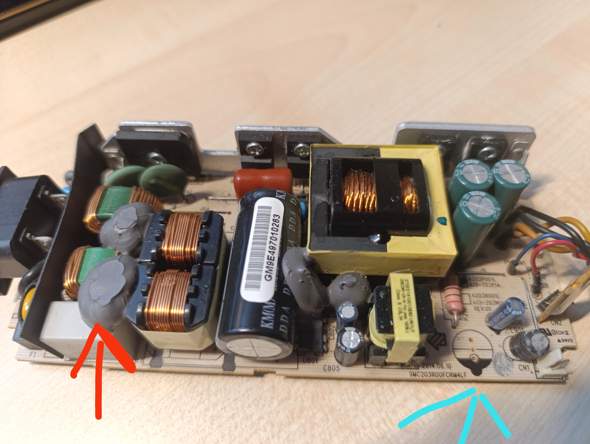

ich habe einen Harman/Kardon BDS 570 gebraucht gekauft und wurde leider abgezockt. Beim Netzteil sind zwei Kondensatoren durchgebrannt. Diese habe ich jetzt ausgelötet und wollte sie ersetzen. Ich habe auf Amazon ein Kondesatoren-Set gefunden, was passende beinhaltet. Mir ist aber eine Bewertung aufgefallen, dass manche der Elkos 20% weniger als Nennkapazität haben (der Rest ist haufenweise positive Bewertungen, ein anderer behauptet, dass die Angabe um +-2% passt). Ist das gefährlich, 2 von denen in meinen Verstärker einzubauen? Bilder vom alten Kondensator und der Link zu dem Set sind angehangen.

Hier ist der Link: https://amzn.eu/d/94pV2lo

Vielen Dank für eure Hilfe!

Ich frage nur aus Neugier. Es ist sowieso "kaputt". Funktioniert zwar noch, aber macht Störungen in angeschlossenen Geräten.

Der SMD Widerstand (R1) hat den Aufdruck 2001.

Der THT Widerstand müsste 1,02 Ohm haben. Seine Ringe sind (braun schwarz rot silber). Und er ist eine Brücke über dem R1.

Der ist auf dem Bild gleich hinter dem Brückengleichrichter.

Hallo, ich bin mir bei folgender Aufgabe undicher. Es geht um die Bestimmung der Elektronenmasse bei der Fadenstrahlröhre. Die Werte sind:

geg.:

R(Spulenradius) = 0.1325m

s(halber Spulenabstand) = 0,08m

N(Windungszahl) = 240

U(Heizspannung) =6,3V

U(Beschleunigungsspannung) = 433V

r(Elektronradius) = 0,03m

I (Stromstärke) = 1,33A

B (magn. Flussdichte) = 0,002856T

ges.:

Masse Elektron

Formel:

m = e² * B² * r² / 2 U (Beschleuningungsspannung)

Lösung:

2,17011*10^-49

Hallo, ich wollte fragen, ob es jetzt mal rein theoretisch möglich wäre Monitore oder andere elektrische Geräte durch elektromagnetische Wellen oder Strahlung zu stören (also nicht wie bei EMP sondern eher geziehlt) und wie man sich davor schützen kann. Dankesehr

Wo bekomme ich einen Kondensator, Typ 362k 3KV.

Wie viel Energie hat ein 50nF Kondensator gespeichert mit 1000 Volt geladen nach Endfernung der Ladespanung. Wie hoch ist der Strom bei Entladung mit 100 Ohm Wiederstand.

Hallo zusammen

Ich habe einen RC-Tiefpassfilter gebaut, welcher eine Grenzfrequenz von 10 Hz haben sollte. Dieser ist in der 3. Ordnung. Am Ausgang habe ich einen Impedanzwandler, damit mein Messgerät den Filter nicht beeinflusst.

Nun das Problem: Ich habe einen Spannungsabfall im RC-Tiefpassfilter.

Bei 5V Eingangsspannung habe ich nur noch ca. 4.3 V beim Ausgang.

Ich habe was von Impedanzen gelesen, jedoch nicht ganz verstanden...

Kann mir da jemand helfen?

Welche Widerstände und Kondensatoren muss ich verwenden?

Beste Grüsse

Hallo,

ich müsste bei einem Retro laptop den Nec/Tokin Kondensator austauschen.

Die Bezeichnung (0E97) habe ich die gleiche gefunden, aber unten steht immernoch so ne kleine lange Nummer, muss ich die beachten (die ist anders als die auf dem Kondensator der drin ist) ?

NEC TOKIN 0E907 OE907 proadlizer CONDENSATORE NUOVO Capacitor Acer Toshiba | eBay

Hallo, in Physik haben wir ein System zum Zählen von Autos, die in einer bestimmten Zeit über eine Stelle auf der Straße gefahren, kennengelernt.

Letztlich ist das eine Spule, die mit Wechselstrom (hohe Frequenz) durchflossen wird.

Das Auto, das dann darüber fährt, ist der Eisenkern.

Dann sollte erklärt werden, wieso die Induktivität der Spule abnimmt.

Folgendes ist die Lösung:

"Die von einem Wechselstrom mit hoher Frequenz durchflossene Spule im Erdboden erzeug ein hochfrequentes magnetisches Wechselfeld im metallischen Fahrzeugboden. Dadurch wird eine Spannung induziert, welche zu Wirbelströmen führt.

Durch diesen Strom entsteht wiederum ein Magnetfeld, das nach dem Lenz'schen Gesetz der Ursache entgegen gerichtet ist und somit das B-Feld der Induktionsspule verringert. Durch diese Abnahme verkleinert sich die Selbstinduktion der Spule, die Induktivität nimmt ab."

Meine Frage: Verringert sich die Selbstinduktion der Spule wirklich und kann mir einer das fett markierte erklären, mir ist also nicht klar:

Abnahme d. Selbstinduktion in Spule --> Induktivität nimmt ab

Ein Stück Kupferdraht mit einer Querschnittsfläche von 0,3 cm^2 besitzt einen Widerstand von 21.

2.1 Welchen Widerstand hat ein Kupferdraht der gleichen Länge mit einer Querschnittsfläche von 1,2•10^-4m^2??

2.2 Welchen Widerstand hat ein Kupferdraht der gleichen Querschnittsfläche mit der doppelten Länge?

Meine frage ist, welche Einheiten ich in den Formeln einsetze und wie das generell geht?

Wie müssen die horizontalen bzw auch dir vertikalen Platten gepolt sein, damit ein elektron zB nach oben oder unten abgelenkt werden kann. Hätte jetzt aus reiner Logik gesagt, dass wenn die vertikale oben + ist und unten - ist, dass dann die elektronen nach oben abgelenkt werden, da die negativ geladenen Elektronen vom Pluspol angezogen werden. Aber was ist dann mit den horizontalen Ablenkplatten? Bitte um erklärung und verbesserung, denn meine Aussage war nur geraten ;)

Könnt ihr mir bei folgenden Aufgaben helfen? Ich bin da dezent überfordert:

Skizziere den Aufbau eines einfachen elektromagnetischen Schwingkreis bestehend aus

einem Kondensator und einer Spule.

• Skizziere, beschreibe und erkläre den Verlauf einer Periode eines elektrichen

Schwingkreises für t1=0T, t2=1/8T, t3=1/4T, t4=3/8T und t5=T/2. Gehe dabei auf die

physikalischen Größen ein, welche sich zeitlich periodisch ändern.

• Gib an, was man unter der thomsonschen Schwingungsgleichung versteht.

• Bei der Thomsonschen Schwingungsgleichung geht man vereinfachend von einem idealen

Schwingkreis aus. In der Realität kann aber der ohmische Widerstand nicht vernachlässig

werden. Beschreibe und erkläre dessen Einfluss auf den Verlauf der Schwingung.

Vielen Dank

Guten Abend,

ich bräuchte Hilfe bei einer Schaltung und zwar müsste ich wissen ob meine Denkensweise richtig ist. Es geht darum, dass bei einer Ausschaltverzögerung als Transistorschaltung nach dem Drücken des Tasters die LEDs für 1 Minute an bleiben. Meiner Meinung nach müsste man die drei LEDs in Reihe schalten und die zwei Taster parallel zueinander.

MfG

Ps: der Schaltplan nur mit zwei LEDs mehr und einem Taster mehr.

Hallo,

ich frage mich welche Aufgabe genau der Strom beim Auf- und entladen eines Kondensators hat. Ich denke, dass wenn man eine Spannung angelegt hat, ist der Strom dafür verantwortlich, dass sich die Elektronen überhaupt von der einen zur anderen Platte bewegen können. Ist das richtig?

Viele Grüße

Marie

Hallo, wir haben heute in Physik geübt. Allerdings kam ich bereits bei der ersten Aufgabe nicht weiter und verstehe meinen Fehler leider nicht. Und zwar ging ich wie folgt vor:

geg: A:0.15m, d:0,02m, Vakuum

ges:e0

Rechnung: in der Tabelle haben wir ja hier Messwerte für die Spannung U und die Ladung Q in Nano-Colomb gegeben. Aufgrund dessen wollte ich erstmal C berechnen welches sich aus Q/U berechnet. Bei Q habe ich dann immer das Nano umgerechnet mit *10^-9. Also z.B. beim 2. Messwert: 19,9*10^-9 :200. So bei allen Werten habe ich dann ~9,95*10^-11 heraus. So dann gibts ja die Formel C=e0 * eR * A/d und hier kann ich ja dann das berechnete C einsetzen, eR ist 1, wegen des Vakuums und dann kann ich nach e0 umstellen. Allerdings bekomme ich da einen Wert heraus, der glaube ich bei 1,irgendwas lag und somit weit entfernt von wirklichen e0 mit ~9 ist. Hilfe wäre sehr nett.

Hallo,

In meinem HK 680 sind die Elkos defekt.

Ich habe das Gerät bei einem "Bastler" gekauft, und bin mir nicht sicher, ob schonmal die falschen Elkos eingebaut hat.

Verbaut sind 59v 8200uf Elkos. Bei vielen Test Websiten steht aber, dass Elkos mit 63v 8200uf verbaut sind.

Hat jemand den Verstärker selber, und kann mir sicher sagen, welche Elkos verbaut sind?

Ich habe noch ein paar Elkos von Mundorf rumliegen mit 63v und 10.000uf. Kann ich dir auch einbauen oder lieber die mit 8200uf so wie die originalen.

Mfg

Bei Osram nachgefragt wurde gesagt 670mA Strom und eff. Spannung an der Leuchtstofflampe 110V. Aber dann müsste ja am Vorschaltgerät 120V sein.

Ganz dumme Frage: Wenn man an der Leuchtstofflampe misst, misst man dann auch das Vorschaltgerät mit? P = U x I = 110V x 0,67A = 73,7W

Das ist jetzt zwar etwas mehr als die 13W + 58W = 71W.

Würde aber in die richtige Richtung gehen. Aber dass am Vorschaltgerät 120V anliegen, das wären dann ja 80,4W und genau hier liegt der Fehler und ich komme nicht drauf. Hätte ich eine alte Leuchte würde ich das selber durchmessen. Ich verzweifle noch. Ich möchte nur wissen wie man auf die Werte kommt.

Hat jemand Erfahrung wo es mehr Abweichung gibt und in welcher Größenordnung liegen die ungefähr?

Thema Elektrizität:
wann benutze ich welche Formel…

• W=1/2 • U2 • C
• W= U • Q

Ist die erste Formel einfach immer für die Energie des Kondensators zu benutzen und die andere, wenn allgemein nach der Energie im Stromkreis gefragt ist, ohne dass die Rede von Kondensatoren ist?

wäre echt dankbar für ne kurze Erklärung, die Physik Bücher bringen mich grad nur durcheinander 😅

Sooo... ich bin etwas überfragt... ich hab hier diesen alten rechner den ich gerade wieder in Betrieb nehmen wollte... ansich alles gut ich hab ne Festplatte mit Windows 2000 reingebaut alles verschraubt und dachte alles wäre super... nein... als ich ihn einschaltete höre ich nur eins *puff* ich hatte nen halben Herzinfarkt und hab natürlich sofort des Netzkabel gezogen erste Vermutung: Kondensator geplatzt... was auch sonst? Aber NEIN... kein rauch... kein funke... NICHTS es hat weder gestunken noch hatte sich irgendein Kondensator nur minimal aufgebläht... und jetzt wollte ich fragen was denkt ihr das des war? Also bevor ich ihn noch mehr kaputt mach...

Bei einem Retro Gaming PC von mir, den ich nach vielen Jahren mal geöffnet habe, ist mir aufgefallen, daß auf dem MB:

2 kleine Silberne Kondensatoren aufgeplatzt sind und da offensichtlich schon bisschen was rausgelaufen sein muss, weil da gelbes eingetrocknetes zeugs drauf ist.

Weiter unten ist noch so ein größerer Brauner Kondensator wie man die so kennt auch aufgeplatzt und da sieht man in den ritzen oben drauf so bisschen das getrocknete braune zeugs stehen. Außerdem sieht dieser Komdensator schon insgesamt sehr aufgebläht und "abstehend" aus

Der PC läuft aber irgendwie noch einwandfrei, auch unter Belastung.

Kann ich den so weiter betreiben ?

Ist das irgendwie giftig oder gesundheitsschädlich? Z.B. wenn sich der Kondensator im laufenden Betrieb erhitzt und dadurch vllt giftige Dämpfe entstehen o. Ä. ?

Kann irgendwas wie ein Brand entstehen ?

Oder kann einer von ihnen explodieren ?

Zu diesem Schaltplan wurde mir gesagt, dass Uc niemals = der Spannung der Spannungsquelle sein kann, da Uc eine Teilspannung ist

In diesem YouTube Video wird aber erwähnt, dass wenn der Kondensator vollständig aufgeladen ist, dass dessen Spannung Uc = U0 der Spannungsquelle ist.

Warum erreicht denn im oberen Bild Uc beim Aufladen nicht die Spannung der Spannungsquelle? Was ist der wesentliche Unterschied

Verstehe ich überhaupt nicht, für Uc dachte ich zB dass ich die beiden R in Reihe addiere (2R) und dann den gesamtwiderstand zu dem einen R in Parallelschaltung berechne und dann den Gesamtwiderstand mit I0 berechne, da die Spannung beim voll geladenen Kondensator ja genau so hoch ist, wie bei der Spannungsquelle. Da bekomme ich aber 2/3*I0 raus.

Die Maschenregel gilt doch nur in einem geschlossenen Stromkreis

Und wie geht man beim Aufstellen der Maschenregel generell vor, wenn man als Spannungsquelle nur einen aufgeladenen Kondensator hat? Normalerweise orientiere ich mich an der technischen Stromrichtung von + zu - Pol, aber die stehen am Kondensator ja nicht dran. Für welche Richtung entscheidet man sich dann?

Hallo ist der Kondensator siehe Foto defekt weil er oben so eine Beule hat?I(siehe Bild)Ist bei einer Stichsäge verbaut Regelelektronik direkt beim Netzeingang

.

Hallo zusammen,

kann jemand mal drübert schauen habe ein Ersatzschaltbild gezeichnet das eigentlich richtig ist und nach diesem liegt R5 in Reihe mit Rp und R4 ist Parallel zu dem ganzen aber laut Schaltungsaufbau ist es genau anders herum das R4 in Reihe mit der Parallel liegt verstehe nicht was ich beim Ersatzschaltbild falsch gezeichnet habe.

Ist der Pfeil an der Spannungsquelle am Schaltkreis, der von + zu - zeigt die Spannungsrichtung?

Ich habe mir aus der Vorlesung rausgeschrieben: Für eine positive Spannungsquelle ist die Spannungsrichtung von Minus zum Pluspol

Ist das dann nicht falsch eingezeichnet?

Und stimmt meine Zeichnung mit der Spannungsrichtung?

(Habe nur das rote eingezeichnet, plus und Minuspol waren gegeben und die Spannung der Spannungsquelle auch. Stimmt die in rot eingezeichnete Spannungsrichtung?

Hier wurde eine Stromquelle in eine Spannungsquelle umgewandelt: Stromquelle + Widerstand in Parallelschaltung => Spannungsquelle + Widerstand in Reihenschaltung

Meine Frage: Warum ändert sich die Spannungsrichtung im unteren Bild?

Und wahrscheinlich gibt es die Umkehrung des Richtungspfeils auch im umgekehrten Fall, also ich wandele um: Spannungsquelle und Widerstand in Reihenschaltung => Stromquelle und Widerstand in Parallelschaltung (Strompfeil wird in die entgegengesetzte Richtung gezeichnet wie die vorherige Spannungsrichtung)

Hallo, ich musste gerade eine Aufgabe rechnen wo ich die Geschwindigkeit eines Elektrons berechnen musste. In der Aufgabe steht das es 16,7 * 10^-19 Joule besitzt diese hätte ich ganz klassisch in die Formel für Ekin eingesetzt doch ich hätte die Joule vorher noch durch die Spannung teilen müssen um E Elektrisch zu bekommen was ich nicht verstehe.

MEINE FRAGE WURDE VON MIR SELBST BEANTWORTET:

Ich habe bei meiner Rechnung vergessen die Wurzel zu ziehen also passt alles und ich war nur dumm.

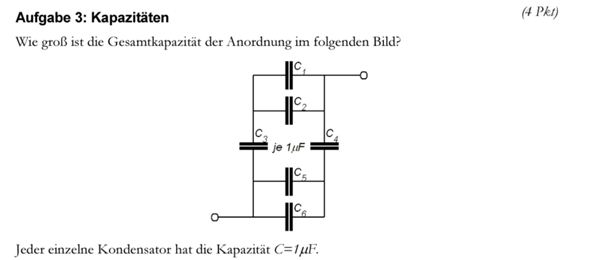

Hätte jetzt gesagt 4 sind in Parallelschaltung und 2 in Reihenschaltung. Stimmt das?

Hi,

habe zur zeit ein Projekt in dem ich einen Op-amp anschließen muss. Es ist der TL072ACP von Texas Instruments. Also ich weiß wo er VCC und GND bekommt und wo der In- und Output rauskommt.

Das was ich jetzt noch wissen sollte ist was ich mit dem inverted input machen soll und ob ich noch irgendwie mit Kondensatoren die Versorgungsspannung stabilisieren soll. Ich werd aus dem Datenblatt irgendwie nicht schlau.

Als ich den Leistungsverstärker mal mit Datenblatt angeschlossen hab, hab ich bei der Versorgungsspannung Kondensatoren mit vom Hersteller empfohlenen kapazität hingemacht und den inverted input mit nem Kondensator und nem Wiederstand an den non inverted Input angeschlossen.

Muss oder sollte ich das ganze mit dem Op-amp auch machen oder kann man das einfach an Spannung anschließen und den inverted input freilassen?

Danke schonmal, wie gesagt werde aus dem Datenblatt nid schlau...

lg

Ich verstehe die Aufgabe hier nicht. Wie geht das ? Was muss ich machen ? Es geht um die rechte Schaltung

Hallo,

Ich habe eine Frage zum Kondensatortausch. In meinem alten Arcade Cabinet Asteroids ist im Netzteil ein Kondensator verbaut, auch Big Blue genannt. Der Elko hat 25v bei 27000uf 85° und eine Toleranz von -10% /+75%. Da ich diesen Elko in Deutschland nicht bekomme und in ungerne / teuer aus den USA importieren möchte. Würde ich ihn gerne mit folgendem Elko ersetzen ?

Elko 25v 39000uf 85° mit einer Toleranz von +/- 20%. Die größe würde passen und soweit mein Verständnis reicht, dient der Elko der Glättung. Dadurch das der neue Elko nur 20% Toleranz hat würde er sich ja in den Spezifikation des Originalen Elkos bewegen. Kann man das einfach so sehen oder ist von dieser Variante abzuraten ?

Für eine kurze Antwort wäre ich dankbar

Vielen Dank im Voraus

VG

Torsten

Hallo zusammen,

habe ich das richtig verstanden das die Spannung durch den Minuspol vom Kondensator geht und er sich deswegen nicht auflädt und deswegen auch kein geschlossener Stromkreis ist? Bin grad dezent verwirrt^^ Vielen dank für Antworten!

Hallo bei meiner Heißmangel (Siemens WB3800) ist der Kondensator durchgeraucht. Jetzt wollte ich einen neuen besorgen und werde schlichtweg erschlagen von den Angeboten. Wer kann mir sagen welchen ich brauche. Habe ein Bild angefügt.

Vielleicht kann ja einer helfen. Vielen Dank.

Kann man einen Supercap zum Glätten von Gleichstrom verwenden? Diesen wo es bei Youtube eine Bastelanleitung für gibt?

Frage sind die hellen Keramik in Takt und die dunkelen defekt ?

Guten Tag, baue gerade meine Spiegelreflex auseinander. Bin auf den Elko gestoßen der mir bisschen Muffesausen macht. Wie lange hält der wohl ungefähr seine Kapazität? Kann man den mitm Schraubenzieher kurzschließen? Ja ich weiß eventuell ballert man sich irgendwas auf der Hauptplatine durch.. aber wenn man vorher alles abklemmt? Mit freundlichen Grüßen

Ich habe eine defekte Platine, wo diese kleinen beigen SMD Keramik Kondensatoren defekt sind. Diese sind beispielsweise geshortet. Wie soll man jetzt die richtigen Kondensatoren herausfinden, um die defekten auszutauschen?

Hallo ich hätte in der Arbeit eine Diskussion mit meinem Meister warum die 1000V die unser Isolationsmessgerät einen Menschen nicht töten wie z.b. die 230V an der Steckdose.

In meinem Kopf verstehe ich es so das die 1000V Spannung im Grunde sofort zusammen brechen sobald man beide Enden des Messgeräts berührt und deshalb nicht genug Strom fließen kann um dich zu töten.

Mein Meister meinte das ist falsch und hat nur gesagt das nicht genug Strom fließt um jemanden zu töten aber nicht genauer erklärt warum nicht genug Strom fließt.

Könnte mir jemand erklären ob ich falsch liege und wenn ja es mir erklären?

Moin,

ich habe hier einen Motor mit 220/380 V 4KW gefunden, den ich gerne an 220 V anschließen möchte.

Nun, die Steinmetzschaltung geht doch nur bis 2,2 kW? Der Motor schluckt bei 220 V 16,4 A, im Keller habe ich eine 20-A-Leitung. Sollte also ausreichen.

Aber trotzdem, wie soll das funktionieren?

Kann man eine Spule selber bauen,

Wenn ja woher weiß ich wieviel Volt da drauf kommen?

das modul geht nach ein paar sekunden aus und startet neu. auch ein 1000uf elko bringt nichts. wenn die sim nicht drinne ist, bleibt das modul an. ich habe es selbst an eine 5v 5a usb stromversorgung (das modul hat einen 5v eingang und einen internen spannungswandler)angeschlossen, das bringt auch nichts

Hier ist die Rede von Überbrücken des Widerstandes, jedoch kann ich keine Überbrückung sehen, da die Stromquelle IC durch einen Leerlauf ersetzt wurde, also muss der Strom doch über R6 wieder zurück und es fand keine Überbrückung statt? Wieso ist hier die Rede von Überbrückung?

Zusätzlich verstehe ich nicht wie hier die Widerstände durch den Knoten Beta kurzgeschlossen sein können? Auch hier muss der Strom doch über die Widerstände fließen sonst sehe ich keinen geschlossenen Stromkreis. Ich hoffe jemand kann mich hier aufklären.

Beim Auslöten eines SMD-Kondensators ( rund, silbern, 47 μF 16V) aus meiner Xbox Original ist mir ein Lötpad abgerissen.

Was kann ich jetzt tun? Brauche ich Spezialwerkzeug, um einen neues anzulöten? Oder kann ich den Kondensator einfach weglassen. was würde passieren, wenn ich das tue?

Wie mache ich hier ein zeigerdiagramm (ohne werte) mit nur

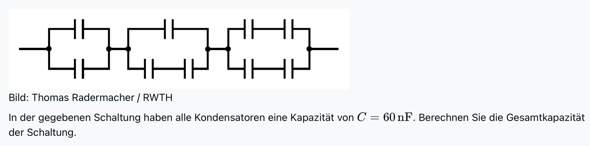

Ich dachte immer ich habe die Fähigkeit Schaltungen zu erkennen nach Zusammenfassung der Widerstände etc., aber folgendes verstehe ich so garnicht. Wie kann die Spannungsquelle da sein, wo R1 vorher war und wie kann Rers in der Mitte angelegt sein? Wie hat man das gemacht, was hat man sich dabei gedacht?

Hallo, ich auch einen bestimmten Kondensator kann diesen aber leider nicht finden

Es ist dieser Kondensator ich brauche davon nur einen einzigen für meine Wii aber finde genau dieses Modell nirgendwo kann mir da jemand weiterhelfen?

Hallo,

Mein Retro Laptop ist ein, Toshiba Satellite L350. Auf diesem läuft standardmäßig Vista. (Bitte nichts dazu dass Vista veraltet ist -> das ist der Sinn eines retro Laptops für alte Anwendungen und so).

Leider hat er nun seit einem Jahr ein Problem welches ich bisher nicht gelöst bekommen habe.

Zur vorgeschichte;

Vor einem Jahr hat er angefangen, öfters plötzlich auszugehen insbesondere wenn das Stromkabel bewegt wurde. Dabei wurde scheinbar immer die ganze Verbindung gekappt.

Ich hatte aber zunächst auf die Buchse im inneren des Laptops getippt, da diese bereits locker war... ich hatte die dann gegen ne neue ausgetauscht. Das löste aber nicht das Grundproblem. Also habe ich ein neues (das gleiche) Netzteil gekauft.

Seitdem, wurde zwar die Stromverbindung nicht mehr gekappt, aber es ereigneten sich neue Probleme und zwar, hat der Laptop nun das Problem das er Urplötzlich, abstürzt, dies zeichnet sich so aus, dass der Bildschirm plötzlich eine einfarbige Farbe bekommt (also z.B. ganzer screen wird komplett lila), und der PC lässt sich nicht mehr bedienen. Laufwerke hört man meist noch, aber auch sie hören kurze Zeit später auf zu laufen. Die HDD LED bleibt entweder erleuchtet oder wird schwarz.

Eine weitere Möglichkeit die manchmal auftritt ist auch, dass der Laptop einfach aus, und wieder an geht.

Das ist unabhängig vom Betriebssystem, es geschah bereits auf Linux und allen möglichen Windows Versionen.

Anmerkung:

Nur mit Akku läuft er problemlos.

Erhitzt man ihn erheblich (zB mit einem Föhn) geht er auch ne Zeit lang bis er Kühler wird mit dem Netzteil.

Im Abgesicherten Modus läuft er sowohl mit Akku als auch Netzteil perfekt.

Die Buchse im PC hatte ich nach Auftreten des Problems wieder gegen die originale getauscht. Brachte keine Änderung.

Wenn der PC abstürzt hört man während dem Absturz ein knistern (sehr hoch frequentiert und leise) aus Richtung des PCs bis ich ihn dann per Power Button abschalte.

Hat hier vielleicht jemand sowas komisches schonmal erlebt ? Was könnte das sein ? Was kann ich noch tun ?

Hehe jepp, Kondensatoren und Spulen, also.

Unszwar geht's darum, daß wir in der Uni(wuni) einen Versuch gemacht haben, um Kondensatoren und Spulen im Wechselstromkreis zu untersuchen. Dabei sollen die Kapazitäten und Induktivitäten bestimmt und die Phasenverschiebungen zwischen Strom und Spannung beobachtet werden. Wir hatten folgende Schaltpläne:

Jetzt hab ich die Parallelschaltung schon aufgebaut.

Mit der Unterschrift "Abb. 5 zeigt die Parallelschaltung der beiden Kondensatoren C1 und C2.". Wurde mir auch von meinem Tutörchen als richtig abgenommen. Bei der Reihenschaltung ist mir jedoch wohl ein kleiner Faux-Pas unterlaufen. Unszwar hab ich die Reihe so geschaltet:

Mit der Unterschrift "Abb 6. zeigt die Reihenschaltung der Kondensatoren C1 und C2". Daraufhin hat mein Tutor mit dickem Rotstift ins Protokoll geschrieben: "Nein! Die Abbildung zeigt keine Reihenschaltung!!!"

.
ich hab den Abschnitt dann also folgendermaßen verbeßert:
"Abb 6. zeigt die aneinander in einer Kombination aus Reihenschaltung (Amperemeter misst Gesamtstrom) und Parallelschaltung (Voltmeter parallel zum Widerstand).) geschalteten Kondensatoren C1 und C2."

Daraufhin hat mein Tutor erneut den Rotstift gezuckt und angemerkt:
"Schau dir das Bild nochmal an. Ich meine nicht die Messgeräte. Im Bild ist nur ein Kondensator verbaut"

Das Bild würde also in dem Kontext wenig Sinn ergeben, da es sich wohl anscheinend offensichtlich nicht um die Parallelschaltung zweier Kondensatoren handelt. Da wir jedoch aus unseren Protokollen nichts entfernen dürfen ("Das Entfernen korrekturbedürftiger Teile zählt nicht als Korrektur"), seh ich mich also gezwungen, das - verzeiht mir die Wortwahl - vermaledeite Bild drinne zu lassen.

Allerdings muß ich die Unterschrift unter der Abbildung noch ändern. Wenn die Schose wohl weder eine Reihenschaltung, noch eine Kombination aus Reihen- und Parallelschaltung zeigt, was hab ich denn dann dort gezaubert?

Liebe Grüße,
Eure Arina-poppia-eknatteria

Hey ich habe vor circa einer Woche eine neues mainboard bestellt nun ist mir aber ein kleiner Kondensator abgebrochen da auf ihm Lötzinn drauf war ist das schlimm oder beeinträchtigt es keine Funktionen (ich kann’s nicht testen da ich Teile für meinen pc gerade einkaufe und noch keinen habe)

Wieso wird bei Teilaufgabe 1 die Schaltungs als Parallelschaltung interpretiert und bei Teilaufgabe 2 plötzlich als Reihenschaltung? Das habe ich von dem Lösungsweg abgeleitet, kann mir aber nicht erklären warum das so gemacht wurde.

Und wieso hat man bei der Berechnung für Teilaufgabe 3 den Widerstand R1 ignoriert? Wenn Uq1 deaktiviert bleibt, ist doch R1 noch in der Schaltung drin?

Dies ist das Bild eines Elektrischen Schwingkreiss und man kann doch deutlich erkennen das im Schwingkreiss ein Höherer Strom fließt wie in der Zuleitung!

Bei Gleicher Spannung.

Somit hat doch der Resonanz Schwingkreiss einen wirkungs Grad über 1 ?

Guten Abend,

ich benötige noch ein bisschen Hilfe, um die folgende Aufgabe (ohne Hilfsmittel) zu verstehen. Ich freue mich sehr auf eure hilfreichen Antworten 🙋‍♂️

In einem Plattenkondensator herrscht ein elektrisches Feld der Feldstärke 120 N/C. Der Abstand zwischen den Platten beträgt 4 cm.

Wie viel Arbeit muss verrichtet werden, um eine Ladung von +5 mC parallel zu den Feldlinien von der negativen Platte zu der positiven Platte zu transportieren?

A: 0,24 mJ

B: 2,4 mJ

C: 24 mJ

D: 240 mJ

E: 0,024 mJ

Guten Abend,

ich würde gerne in die Elektrotechnik einsteigen, aber eher als Bastler im Hobbybereich. Habe mir schon 3D Druck, CAD und Lasercutten selber beigebracht und programmiere Werkzeugmaschinen hauptberuflich. Da kommt man schon mit einigen Projekten gut aus, aber sobald es um Stepermotoren, Sensoren oder generell Robotik geht, ist das Thema Elektrotechnik unumgänglich ;)

Daher meine Frage, könnt ihr ein Buch empfehlen, wo beispielsweise Widerstände, Kondensatoren usw. erklärt werden. Wie Schaltungen aufgebaut sind, was die generellen Basics sind usw. Zu weiteren Projekten kann man ja bei YouTube nach Videos gucken, würde da aber gerne ein Nachschlagewerk für den Anfang haben.

Gruß Micha

Sollte ich so einen elko tauschen oder ist das ganz normal?

Man kann sehen, dass einer etwas rot ist?

Geht der noch oder ist das ein zeichen, dass er defekt ist.

Hallo zusammen,

Als ich mit meinem Handmixer längere Zeit Orangeat zerkleinerte leuchtete es im Gehäuse plötzlich auf und fing an fürchterlich zu stinken, außerdem trat Rauch aus ihm aus. Er funktionierte dann nicht mehr.

Ich öffnete ihn und sah das Innenleben. Da ich den Kondensator als Problemquelle vermutete entfernte ich ihn mit einem Lötkolben. Jetzt sieht das Innenleben so aus wie auf den Fotos.

Mich würde interessieren, wie die Teile, die auf dem Foto nummeriert sind, heißen und welche Funktion sie haben.

Und mich würde interessieren, warum der Kondensator kaputt geht, wenn man das Gerät "überstrapaziert".

Suche nach den Zwei blau umkreisten wiederständen oder Kondensatoren genau weis ich es leider nicht. lg Julian

Hi. Vor paar Monaten ist der Kondensator von meinem 3d Drucker explodiert. Ich habe dann ein neuen Kondensator gekauft und ihn eingelöt. Habe ihn wieder ordentlich zusammengebaut und die Kabel richtig angeschlossen. Ich habe es Grade getestet ob er an geht aber es passiert nichts. Kann mir jemand helfen?

Leider ist meine 2070 super EX gestern ausgegangen und nach genauen nachschauen ist mir aufgefallen dass bei C765 der Kondensator geplatzt ist.

Ich bin kein Profi aber ich will sie auch nicht wegwerfen wegen so einer Kleinigkeit, man kann es ja versuchen zu reparieren.

Habt ihr ne Ahnung ob ich einfach was von einer alten Grafikkarte nehmen kann, oder wo ich Ersatz kaufen kann ?

Hallo Community, ich habe schwierigkeiten die Ursache für das im Titel thematisierte Problem zu finden.

Was ich bisher checken konnte:

Stromversorgung via Netzteil geht.

Allerdings hat der Trafo ein Kabel welches im nichts endet. Keine Ahnung ob das relevant ist…

Kondensatoren, etc. scheinen intakt zu sein.

Wie man Auf der Rückseite sehen kann sind mehrere braune stellen was vermutlich auf einen Kurzschluss hinweist.

Über tipps würde ich mich sehr freuen. :)

Soll ich hier einfach nur die Masse des Wassers bestimmen oder soll ich noch irgendwie die Menge der Elektronen im Regentropfen ausrechnen und die Masse der Elektronen dann dazu addieren?

Bei einem Gewitter werden Wolken durch Reibung elektrisch aufgeladen, wodurch unter anderem ein elektrisches Feld zwi- schen Wolke und Erdboden entsteht. Kurz vor einem Blitzschlag hat das elektrische Feld eine Stärke von 3,2 * 10⁶N/C und verläuft von oben nach unten. Ein (kugelförmiger) Regentropfen hat einen Radius von 1,00 mm und ist negativ geladen. a) Bestimmen Sie die Masse des Regentropfens.

Hallo, ich habe mal eine ziemlich technische Frage.

Bekanntermaßen fließt der Strom laut Schaltplänen von + zu - .
Physikalisch gesehen fließt der Strom allerdings real von - zu + .

Das würde für meine Logik bedeuten, dass auf einem Schaltplan der Widerstand VOR beispielsweise einer LED sitzen würde. An der Anode.

Physikalisch gesehen würde ich den Widerstand allerdings an die Kathode setzen.

In der Realität ist es aber irgendwie egal, und ein Widerstand regelt den Strom für den gesamten Stromkreis.

Kann man mir eventuell verständlich machen, wieso das so ist? Generell wird in der Praxis ja auch nach Schaltplan gebaut und irgendwie funktioniert einfach alles.
Für mich wäre ebenso unverständlich, wie ein DC DC Wandler bspw 14V auf 12V runterregeln soll, wenn der Strom in der Praxis von - nach + fließt und damit zuerst die Last erreichen müsste, vor allem weil es bei einem Wandler wohl nichtmal egal ist, wo er sitzt.

Ich hoffe hier gibts ein paar schlaue Köpfe, die mir, Laie mit viel Interesse und zu analytisch denkend, das näherbringen können :D

Mein Kondensator an einem Fernseher ist durch gebrannt. Nun bräuchte ich einen Ersatz, weiß jemand woher ich einen Kondensator 47 pF Toleranz: K Spannungsfestigkeit: 2 kV bekomme?

Kann man anhand der Scheinleistung , der Blindleistung U und cos(phi) den Blindstrom berechnen:

Q= S*cos(phi) bzw Q= U*I*cos(phi)

=> I=Q/U* oder Q/(U*cos(phi))

Hallo, bei der folgenden Übungsaufgabe aus dem Physikunterricht komme ich einfach nicht weiter bzw. weiß nicht wie ich an die Sache rangehen soll. Es geht um folgende

Aufgabe:

Ein Stromkreis besteht aus einem Kondensator mit der Kapazität C1 = 1,0 μF der auf die Spannung U = 200 V aufgeladen wurde, einem ungeladenen Kondensator mit der Kapazität C2 = 3,0 μF, einem ohmschen Widerstand R = 100 Ω, einem empfindlichen Amperemeter und einem Schalter S (siehe Abbildung).

a) Berechnen Sie den Verlust an elektrischer Energie nach dem Schließen des Schalters bis zu dem Zeitpunkt, zu dem das Amperemeter keinen Strom mehr anzeigt! b) Erläutern Sie, den Einfluss der Größe des Widerstands R auf den Energieverlust!

Vor allem bei Aufgabe a) komme ich nicht weiter. Vielleicht kann jemand helfen.

Hier noch der Schaltplan dazu:

Die Kondensatoren sehen nicht mehr ganz fit aus

Hey! Könnte mir jmd bei der Aufgabe helfen: Begründen Sie: Eel=1/2•Q•U und Zeigen Sie,dass ebenfalls gilt: 1/2•C•U^2 und Eel= Q^2/2•C ich verstehe das leider überhaupt nicht bzw. wie man das erklärt :(

Hallo, ich baue einen Verstärker und möchte ein vorhandenes Netzteil verwenden (12V). Die optimale Arbeitsspannung der Schaltung liegt bei 14.4V. Dafür müsste ich entweder ein spezial Netzteil bestellen oder eine extra Platine für Spannungsversorgung bauen. Mein Ansatz ist einen Kondensator parallel zum (U 12V) Gleichstrom Netzgerät zu schalten.

Wie berechne ich die Kapazität um zusätzliche 2.4V Spannung zu erhalten.

Wenn möglich bitte Ansatz zu Recherche betr. dem Zusammenhang von Ladung zu Spannung.

Hey Leute,

ich hätte da ein paar Fragen zur kapazitiven Kopplung und dem kapazitiven Erdschluss/Ableitstrom.

1.Wenn Strom durch eine Leitung fließt entsteht ja die kapazitive Kopplung (egal ob Wechsel oder Gleichstrom) und dadurch können der Boden und die Phase als Platten eines Kondensators angesehen werden. Wobei hier die Luft das Dielektrikum ist. Wenn ich jz bei Wechselspannung an den Leiter eines geerdeten Netzes fassen würde, dann würde durch mich der Strom in die Erde und zum Sternpunkt fließen und gleichzeitig ein zusätzlicher kapazitiber Strom zwischen Phase und Erde fließen - also quasi zwei unterschiedliche Ströme.

2. Bei einem ungeerdeten Netz würde ausschließlich dieser kapazitive Strom dauerhaft in entladungsintervallen durch mich fließen zwischen Boden (Platte) und Phase (Platte) und ich bin einfach die leitende Verbindung sodass der "Kondensator" sich entladen kann.

3. Angenommen es wäre Gleichspannung...dann würde zwar eine kapazitive Kopplung auftreten aber kein entladestrom fließen da es keinen Moment gibt an dem sich der "Kondensator" entladen kann. Erst dann, wenn kurzzeitig Spannung von der Phase genommen würde, würde ein kurzer ausgleichsstrom fließen.

Übrigens lassen wir mal Sicherungen etc weg. Sind die Annahmen so richtig ? Bzw. wo bin ich hier falsch in meinen Annahmen ?

Ich freue mich auf die Antworten :)

LG

Spannung ermöglicht es Ladungen in einem Stromkreis zu fließen. Bedeutet also eine hohe Spannung, dass die Ladungen schneller fließen, oder was ist sonst der Unterschied zu einer niedrigen Spannung?

Bei Wechselstrom ändert sich die Polung regelmäßig, z.B. 50mal/s:

Bedeutet das, dass, Plus und Minuspol 50mal/s Plätze tauschen? Also wenn Plus und Minus Pol den Platz tauschen ist das einmal, nicht wenn Plus und Minus Pole tauschen und dann nochmal, dass es einmal ist?

Danke im Voraus

Ich habe eine kurze Verständnisfrage.

Wenn ich wie auf dem Bild einen Kondensator in Reihe vor einer Lampe an eine Gleichstromquelle anhänge, leuchtet die Lampe dann? Die Elektronen können meines wissen die Lampe doch so nicht erreichen, da so nicht durch das Dielektrikum im Kondensator fließen können, oder? Und wie verändert sich das Beispiel bei Wechselstrom?

2. Bei welcher Spannung fließt durch einen 33-k1l-Widerstand ein Strom von 15 mA?

1. Ein hochwetiger Verbraucher mit 1,2MΩ Widerstand liegt an einer Spannung von 110 V. Welcher Strom fließt durch den Verbraucher?

Ergebnis:10909,0909A

2. Bei welcher Spannung fließt durch einen 33-k1l-Widerstand ein Strom von 15 mA?

Ergebniss: 4,95V

3. Laut VDE-Vorschrift 0100 gelten 50 V Spannungen als gefährliche Berührungsspannung. Welche Stromstärke ist als gefährlich anzusehen, wenn der Widerstand des Menschen mit 1 k Ω angenommen wird?

Ergebniss: 20A

Hi, vor ungefähr 1 Jahr ist mein PC aus Ungeklärter Sache kaputt. Jetzt habe ich festgestellt, dass ein Kondensator kaputt ist und leicht ausgelaufen ist.

Nachdem der PC aber erst neu zusammengebaut wurde und kurz danach Kapput ging, würde ich den Kondensator gerne Tauschen, da die weitere Hardware nicht um sonst gekauft sein sollte.

Ich möchte ihn nähmlich weiter verwenden.

Allerdings weiß ich nicht welche ich habe und brauche!

Auf ihm steht "R22 1707".

Ist das eine Art Modellnummer oder muss ich auf was anderes achten?

Guten Tag,

ich benötige noch ein bisschen Hilfe, um zu verstehen, wie man bei τ = R * C auf die Einheit Sekunde kommt - für die Zeitkonstante τ (kleines Tau). Ich freue mich sehr auf eure hilfreichen und ausführlichen Antworten.

Guten Tag,

ich verstehe das Thema leider noch nicht perfekt und habe noch ein paar Fragen. Ich freue mich sehr auf eure hilfreichen und ausführlichen Antworten.

Eine Ladekurve zeigt, wie schnell die Spannung über den Kondensatorplatten sich der Quellspannung angleicht.

• Ich verstehe, dass ein Kondensator nach dem Einschalten eine gewisse Zeit braucht, um aufgeladen zu werden.
• Ich verstehe, dass die gespeicherte Ladung zu Beginn schnell zunimmt, dann aber immer langsamer, weil sich die Ladungen in einer Platte immer stärker abstoßen.

Die Zeit hängt dabei von der Kapazität des Kondensators und von dem Widerstand im Stromkreis ab, aber nicht von der Höhe der Spannung aus der Spannungsquelle.

Das verstehe ich leider noch nicht. Wieso hängt die Zeit dabei nicht von der Höhe der Spannung aus der Spannungsquelle ab?

Bei einer höheren Spannung wird in der gleichen Zeit nur eine größere Ladung auf dem Kondensator gespeichert, aber es geht nicht schneller.

Das verstehe ich leider auch noch nicht.

Guten Tag,

ich benötige noch ein bisschen Hilfe, um das Thema perfekt zu verstehen. Ich freue mich sehr auf eure hilfreichen und ausführlichen Antworten.

Die Kapazität eines Kondensators würde sich noch weiter erhöhen, wenn man einen anderen Nichtleiter außer Vakuum zwischen den Platten platziert. Den Nichtleiter nennt man Dielektrikum.

Das habe ich verstanden.

(Als Dielektrikum wird eine elektrisch schwach- oder nichtleitende Substanz bezeichnet, in der die vorhandenen Ladungsträger nicht frei beweglich sind. Ein Dielektrikum kann ein Gas, eine Flüssigkeit oder ein Feststoff sein. [Quelle: https://de.m.wikipedia.org/wiki/Dielektrikum])

Wenn man ihn zwischen den Platten platzieren würde, würden sich die Elektronen im Dielektrikum so verteilen, dass sie zur positiven Kondensatorplatte zeigen und von der negativen Kondensatorplatte weg.

Das verstehe ich leider noch überhaupt nicht. Denn wie soll es denn innerhalb eines Elektrons auch eine positive Ladung geben? Wie kann es sein, dass sich hier die Elektronen zu kleinen Dipolen entwickeln? Ein Elektron hat doch die Elementarladung -e. Dann kann es doch kein Proton geben? Wie kann es überhaupt Protonen in einem elektrischen Leiter geben? Besteht Strom nicht immer nur aus Elektronen?

Das Dielektrikum leitet also nicht, verschiebt aber durch den Einfluss des elektrischen Feldes seine Ladung asymmetrisch.

Das verstehe ich leider auch noch nicht. Was versteht man denn unter einer symmetrischen Verschiebung von Ladung und was versteht man unter einer asymmetrischen Verschiebung von Ladung?

Die Moleküle werden dann zu Dipolen mit der gleichen Wirkung wie die gegenüberliegende Platte, wodurch noch mehr Ladung auf dem Kondensator gespeichert werden kann.

Ich verstehe leider, wie bereits oben beschrieben, nicht, wie es bei Elektronen überhaupt zu Dipolen kommen kann. Ich kannte Dipole (Ein Dipol-Molekül ist insgesamt ein elektrisch neutrales Molekül, in dem jedoch Elektronen unsymmetrisch verteilt sind [Quelle: https://www.leifichemie.de/aufbau-der-materie/wechselwirkungen/grundwissen/dipol-molekuele#:~:text=Ein%2520Dipol%252DMolek%C3%BCl%2520ist%2520insgesamt,und%2520der%2520andere%2520negativ%2520ist.]) nur von Magneten und von Chemie.

Guten Tag,

leider verstehe ich den folgenden Text noch nicht so gut.

Der Plattenkondensator besteht aus zwei gegenüberliegenden Platten.

Das verstehe ich.

Der Minuspol der Batterie hat einen Elektronenüberschuss, der Pluspol einen Elektronenmangel.

Der Minuspol drückt deshalb die Elektronen weg, der Pluspol zieht sie an.

Das verstehe ich.

Dadurch sammeln sich auf der Kondensatorseite zum Minuspol die Elektronen und auf der Seite des Pluspols die positiven Ladungen,

Das verstehe ich.

weil die Elektronen auf Seite des Pluspols vom Kondensator weg zum Pluspol gezogen werden.

Das verstehe ich leider noch nicht. Das sagt doch genau das Gegenteil, oder nicht? Das sagt, dass die Elektronen zum Pluspol gezogen werden als Begründung dafür, dass sich die Elektronen auf der Kondensatorseite zum Minuspol sammeln.

Zusätzliche Fragen:

• Im allgemeinen werden doch die Elektronen vom Pluspol angezogen, oder nicht?
• Aber wieso sammeln sich dann hier die Elektronen am Minuspol?
• Es können doch am Minuspol nicht immer mehr Elektronen werden, oder? Oder können sich da unendlich Elektronen sammeln? Irgendwann ist doch das Limit an Elektronen erreicht, welche sich am Minuspol sammeln können und alle ankommenden Elektronen passieren den Kondensator ungehindert? (Meine Gedanken dazu) Wie ist es wirklich?
• Ist die Stromrichtung der Elektronen im Leiter immer von der kürzeren Seite der Spannungsquelle (im eingezeichneten Schaltplan) zur längeren Seite (da wo der Strich länger ist) der Spannungsquelle?

Hallo,

die Kapazität eines Plattenkondensators ist ε₀ mal Fläche durch Abstand.

Warum steigt die Kapazität, wenn der Abstand der Platten zueinander verringert wird?

Kann mir jemand eine physikalische Erklärung dafür geben?

Was ist der Gesamtwiderstand? Ich bin mir unsicher ob es 131 oder 137 (gerundet) ist.

Hi.

Ich will diesen Kondensator hier austauschen da er schon ausläuft, auf ihm ist 30V 3400MF aufgedruckt, Aber was heißt MF?

Wären es Millifarad würde da ja mF stehen oder uF für Mikrofarad.

Die Beweglichkeit von Elektronen in Festkörpern ist ein Maß für die Geschwindigkeit ihrer gerichteten Bewegung unter Einfluss eines elektrischen Feldes. Bei gleicher Temperatur und gleicher Stärke des elektrischen Feldes ist diese Geschwindigkeit der Elektronen im Silizium etwa 30 Mal größer als in einem metallischen Leiter.

Meine Frage: Warum ist Metall trotzdem ein besserer elektrischer Leiter als Silizium?

Kann man das vielleicht auch irgendwie berechnen ?

In Physik hatten wir die Formel u(t)= Uo (1-e- hoch t durch RC)

diese soll jetzt nach allen möglichen. Ich nenn es jetzt mal Buchstaben umgestellt werden jedoch weiß ich nicht, wie ich das genau machen soll.vielleicht könnte mir einer die Formel auch erklären und sagen wo für die Buchstaben stehen.Weil ich verstehe nicht warum c auf einmal für den Widerstand stehen soll und wofür das R usw. Danke im Vorhinein

Hallo, in Physik muss ich folgende Aufgabe machen (Bild). Wir haben das zwar im Unterricht besprochen, aber ich hab leider nichts aufgeschrieben. Könnte mir vielleicht jemand sagen, wie man das berechnet? Es geht mir vor allem um Aufgabe a). Wenn es euch möglich ist wäre es Spitzenklasse noch zu sagen, wie man das mit dem CAS Rechner (bei mir der Texas Instruments TI-nspire CX II-T CAS) ausrechnet. Vielleicht über solve() Befehl oder so.

Danke schon mal

Hallo,

Ich komme bei folgender Aufgabe nicht weiter, ich bin mir nicht sicher wie die Spannung U_R1 aussieht. Solange V_x so niedrig ist dass die Diode sperrt ist mir schon klar dass U_R1=V_x-V_B aber dann? Wie verhält sich U_R1 sobald die Diode leitet. Ist es dann noch immer U_R1=V_x-V_B?

Hey,

ich suche nach einer Möglichkeit, den Verlauf der Wirkleistung aus dem Netz über Zeiträume von ca. einer Sekunde aufzuzeichnen. Scheinleistung wäre ja kein Problem, mein Oszilloskop (Rigol DS1054Z) kann Signale (z.B. Strom und Spannung) multiplizieren.

Aber ich habe keine Ahnung, wie ich das mit Wirkleistung machen könnte, da sich innerhalb dieser Sekunde auch die Phasenverschiebung ändert. Einmal Leistungsfaktor ermitteln und dann einfach mit diesem Faktor multiplizeren geht also nicht.

Habt ihr eine Idee?

Falls es jemanden interessiert, ich will die Leistungsaufnahme einer Zusammenschaltung von ein paar Hochspannungstrafos messen, während ich damit Lichtbögen ziehe.
