Soll ich hier einfach nur die Masse des Wassers bestimmen oder soll ich noch irgendwie die Menge der Elektronen im Regentropfen ausrechnen und die Masse der Elektronen dann dazu addieren?

Bei einem Gewitter werden Wolken durch Reibung elektrisch aufgeladen, wodurch unter anderem ein elektrisches Feld zwi- schen Wolke und Erdboden entsteht. Kurz vor einem Blitzschlag hat das elektrische Feld eine Stärke von 3,2 * 10⁶N/C und verläuft von oben nach unten. Ein (kugelförmiger) Regentropfen hat einen Radius von 1,00 mm und ist negativ geladen. a) Bestimmen Sie die Masse des Regentropfens.

Hallo, bei der folgenden Übungsaufgabe aus dem Physikunterricht komme ich einfach nicht weiter bzw. weiß nicht wie ich an die Sache rangehen soll. Es geht um folgende

Aufgabe:

Ein Stromkreis besteht aus einem Kondensator mit der Kapazität C1 = 1,0 μF der auf die Spannung U = 200 V aufgeladen wurde, einem ungeladenen Kondensator mit der Kapazität C2 = 3,0 μF, einem ohmschen Widerstand R = 100 Ω, einem empfindlichen Amperemeter und einem Schalter S (siehe Abbildung).

a) Berechnen Sie den Verlust an elektrischer Energie nach dem Schließen des Schalters bis zu dem Zeitpunkt, zu dem das Amperemeter keinen Strom mehr anzeigt! b) Erläutern Sie, den Einfluss der Größe des Widerstands R auf den Energieverlust!

Vor allem bei Aufgabe a) komme ich nicht weiter. Vielleicht kann jemand helfen.

Hier noch der Schaltplan dazu:

Hallo, ich habe mal eine ziemlich technische Frage.

Bekanntermaßen fließt der Strom laut Schaltplänen von + zu - .
Physikalisch gesehen fließt der Strom allerdings real von - zu + .

Das würde für meine Logik bedeuten, dass auf einem Schaltplan der Widerstand VOR beispielsweise einer LED sitzen würde. An der Anode.

Physikalisch gesehen würde ich den Widerstand allerdings an die Kathode setzen.

In der Realität ist es aber irgendwie egal, und ein Widerstand regelt den Strom für den gesamten Stromkreis.

Kann man mir eventuell verständlich machen, wieso das so ist? Generell wird in der Praxis ja auch nach Schaltplan gebaut und irgendwie funktioniert einfach alles.
Für mich wäre ebenso unverständlich, wie ein DC DC Wandler bspw 14V auf 12V runterregeln soll, wenn der Strom in der Praxis von - nach + fließt und damit zuerst die Last erreichen müsste, vor allem weil es bei einem Wandler wohl nichtmal egal ist, wo er sitzt.

Ich hoffe hier gibts ein paar schlaue Köpfe, die mir, Laie mit viel Interesse und zu analytisch denkend, das näherbringen können :D

Mein Kondensator an einem Fernseher ist durch gebrannt. Nun bräuchte ich einen Ersatz, weiß jemand woher ich einen Kondensator 47 pF Toleranz: K Spannungsfestigkeit: 2 kV bekomme?

Kann man anhand der Scheinleistung , der Blindleistung U und cos(phi) den Blindstrom berechnen:

Q= S*cos(phi) bzw Q= U*I*cos(phi)

=> I=Q/U* oder Q/(U*cos(phi))

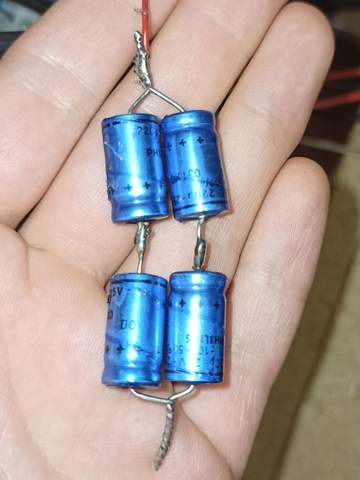

Die Kondensatoren sehen nicht mehr ganz fit aus

Hey! Könnte mir jmd bei der Aufgabe helfen: Begründen Sie: Eel=1/2•Q•U und Zeigen Sie,dass ebenfalls gilt: 1/2•C•U^2 und Eel= Q^2/2•C ich verstehe das leider überhaupt nicht bzw. wie man das erklärt :(

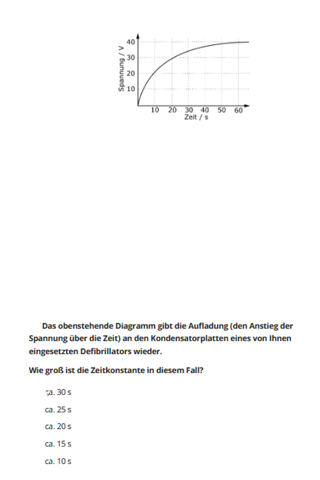

Hallo, ich habe mich als Hausaufgabe sn dieser Aufgabe gewagt verstehe aber einfach nicht die Aufgabe 2. Ich habe so viele Lösungen vorgezeigt, es war immer falsch. Kann mir da jemand helfen?

Hallo, ich baue einen Verstärker und möchte ein vorhandenes Netzteil verwenden (12V). Die optimale Arbeitsspannung der Schaltung liegt bei 14.4V. Dafür müsste ich entweder ein spezial Netzteil bestellen oder eine extra Platine für Spannungsversorgung bauen. Mein Ansatz ist einen Kondensator parallel zum (U 12V) Gleichstrom Netzgerät zu schalten.

Wie berechne ich die Kapazität um zusätzliche 2.4V Spannung zu erhalten.

Wenn möglich bitte Ansatz zu Recherche betr. dem Zusammenhang von Ladung zu Spannung.

Hey Leute,

ich hätte da ein paar Fragen zur kapazitiven Kopplung und dem kapazitiven Erdschluss/Ableitstrom.

1.Wenn Strom durch eine Leitung fließt entsteht ja die kapazitive Kopplung (egal ob Wechsel oder Gleichstrom) und dadurch können der Boden und die Phase als Platten eines Kondensators angesehen werden. Wobei hier die Luft das Dielektrikum ist. Wenn ich jz bei Wechselspannung an den Leiter eines geerdeten Netzes fassen würde, dann würde durch mich der Strom in die Erde und zum Sternpunkt fließen und gleichzeitig ein zusätzlicher kapazitiber Strom zwischen Phase und Erde fließen - also quasi zwei unterschiedliche Ströme.

2. Bei einem ungeerdeten Netz würde ausschließlich dieser kapazitive Strom dauerhaft in entladungsintervallen durch mich fließen zwischen Boden (Platte) und Phase (Platte) und ich bin einfach die leitende Verbindung sodass der "Kondensator" sich entladen kann.

3. Angenommen es wäre Gleichspannung...dann würde zwar eine kapazitive Kopplung auftreten aber kein entladestrom fließen da es keinen Moment gibt an dem sich der "Kondensator" entladen kann. Erst dann, wenn kurzzeitig Spannung von der Phase genommen würde, würde ein kurzer ausgleichsstrom fließen.

Übrigens lassen wir mal Sicherungen etc weg. Sind die Annahmen so richtig ? Bzw. wo bin ich hier falsch in meinen Annahmen ?

Ich freue mich auf die Antworten :)

LG
