Pneumatik Schaltplan für eine Druckpresse zur Prägung von Münzen?
Hallo,
ich habe eine Aufgabe bekommen, die folgendermaßen lautet:
Eine Druckpresse zum Prägen von Münzen wird manuell Betrieben. Jetzt soll die Presse mit Druckluft automatisiert werden.
Funktionsweise der Presse:
Die Münze wird auf einen Schlitten gelegt. Dieser Schlitten ist auf Führungen gelagert wird in die Presse per Hand geschoben. Dann wird die Münze geprägt. Das Prägen wird auch per Hand ausgeführt. Nach der Prägung wird der Schlitten aus der Presse gezogen und die Münze kann entnommen werden.
Neue Bedingungen:
- der Schlitten soll mit einem doppelwirkenden Zylinder Ein- und Ausfahren
- die Presse wird über 2 doppelwirkende Zylinder verfahren
- die Schaltung soll eine Not-Aus Funktion besitzen
- Schaltung nur über zwei Taster starten
- Geräusch reduziert
- Wartungseinheit
- nur pneumatische Lösung
Ich habe bereits versucht diese Aufgabe zu lösen, aber mein Auge sagt mir, dass es so nicht funktionieren kann.
Kann mir vielleicht jemand helfen mit überarbeiter Skizze?

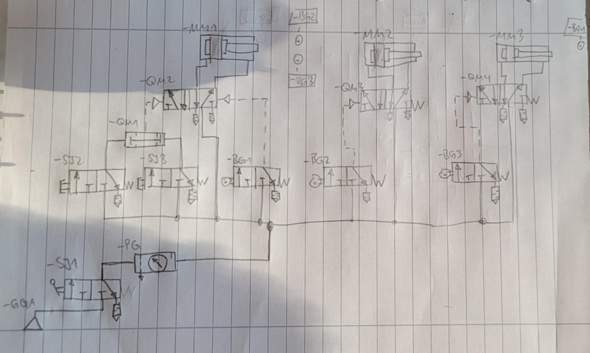

Ich hoffe meine Zeichnung kann man verstehen und ist nicht zu chaotisch.
Mfg
1 Antwort
Du hast ja an den Kolben Endschalter um die Luft für den Rückweg freizugeben. Sobald sich der Kolben aber zurück bewegt, wird die Luft wieder federbelastet abgeschaltet und der Kolben bleibt stehen. So erreichst du die Endpositionen aber nicht mehr. BG1 schaltet auch nicht, da ja die Auslösetaster noch den Druck auf das Ventil QM2 halten.
Außerdem würde der Schlitten so direkt mit dem sich gerade anhebenden Prägestempel zurückfahren. Damit zerkratzt es dir die Münzen.
Die ganzen Q-Ventile sollten auch nur 2/2 Wegeventile sein.
Das ist mal der Anfang des Elends.😉
