Nwt Streckbrett?

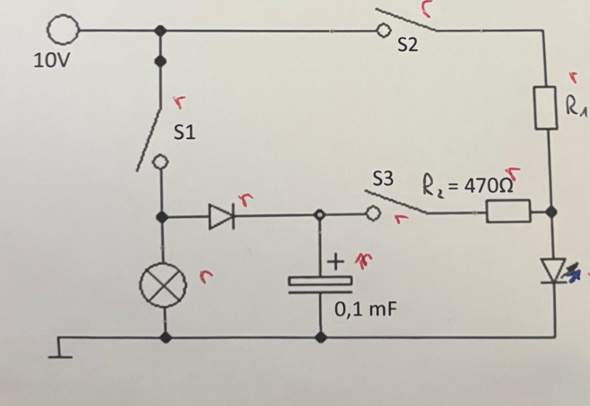

Kann mir bitte jemand erklären oder aufzeichnen oder so wie diese Schaltung in echt aussieht also wenn ich sie aufbauen würde ??

Answer 1

[Peppie85]

die Demoversion von Lochmaster sollte für deine zwecke reichen

https://www.electronic-software-shop.com/elektronik-software/lochmaster-40.html?language=de

Answer 2

[ButchButch]

Kommt halt drauf an, wie du die Schaltung baust.

Du kannst dir auch ne Platine dafür herstellen, dann isses halt ne Platine.

Schnapp dir die Komponenten und ein Steckbrett, dann alles wie im Plan zusammenfügen. Ich mach es immer so, dass ich fertige Verbindungen im Plan rot nachzeichne, so vergesse ich keine.

Answer 3

[electrician]

Ich würde mir jetzt eher Gedanken über den tieferen Sinn dieser Schaltung machen. Mir jedenfalls erschließt er sich nicht.

Woher ich das weiß: Studium / Ausbildung – Nachrichtengerätemechaniker (1985), Telefonanlagenbau
