Dachschrägen auf einem gezeichneten Grundriss
Meine Frage lautet, wie sehen Dachschrägen auf einem gezeichneten Grundriss aus? wie sind sie dargestellt?
dankeschön im vorraus :-)
3 Antworten
![](https://images.gutefrage.net/media/user/Oldie01/1444746490_nmmslarge.jpg?v=1444746490000)

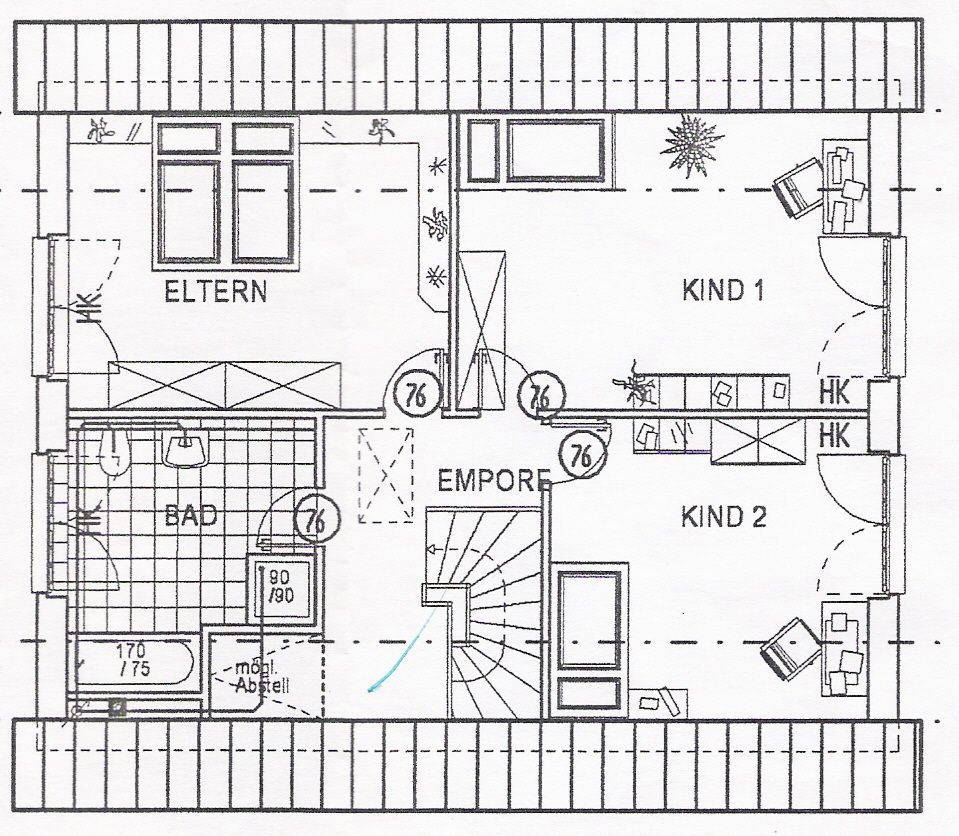

Da ich keine Lust habe auf eine Beschreibung mal ein Link. Im Bild oben und unten sind die Dachschrägen--> http://www.schulze-hannover.de/images/scannen0002.jpg
![](https://images.gutefrage.net/media/default/user/15_nmmslarge.png?v=1551279448000)
Schrägen werden in Grundrissen allenfalls angedeutet. Zu sehen sollten sie spätestens aber in den Schnitten sein.
![](https://images.gutefrage.net/media/user/DerHans/1606079735146_nmmslarge__0_0_413_413_76c9d89fe815a5f88ccfacf65b03aa53.jpg?v=1606079737000)
Alles was die "lichte Höhe" von 2 m nicht einhält wird schraffiert.
