LG H.
LG H.
LG H.
LG H.
LG H.

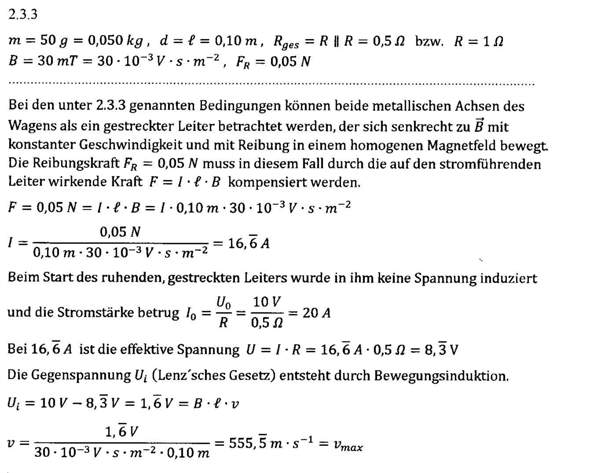

Induktion im zeitlich veränderlichen Magnetfeld (Ruheinduktion)
LG H.
LG H.
LG H.
LG H.
LG H.
In Altbauten ist die klassische Nullung anzutreffen. In diesem Fall ist grün-gelb Neutral- und Schutzleiter und schwarz ist die Phase.
LG H.
LG H.
LG H.
Nachtrag
LG H.
LG H.
Mit den Fingern der rechten Hand wird der rote (linke) Teil des Eisenkerns (Stator) so umschlungen, dass der Daumen zum magnetischen Nordpol zeigt. Die Fingerspitzen zeigen die Richtung des Stromes in der linken Feldspule von "+" nach "-" an.
LG H.

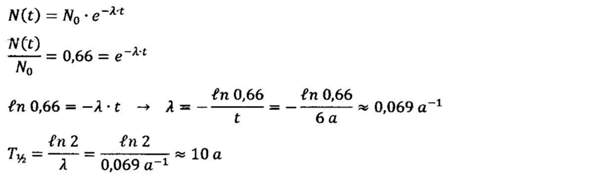

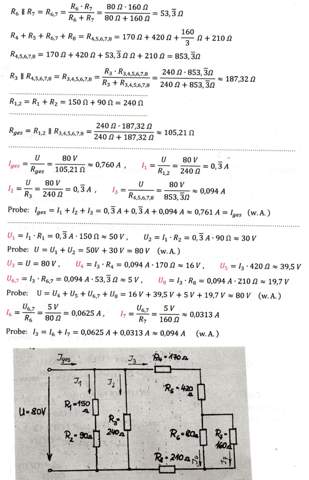

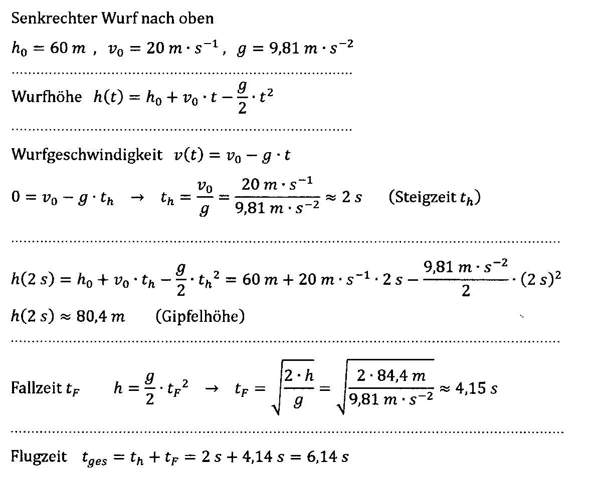

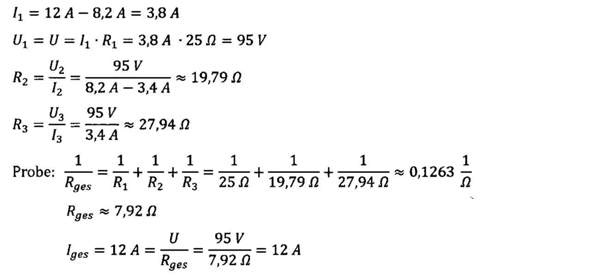

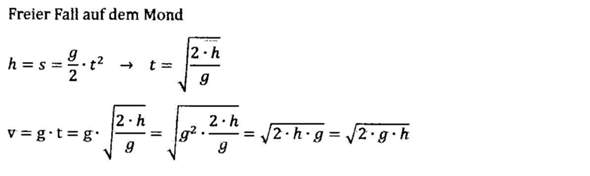

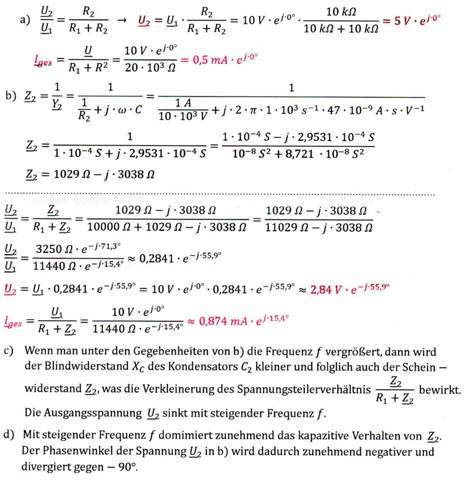

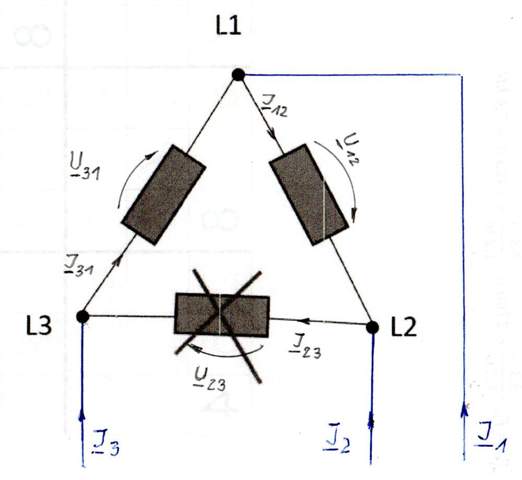

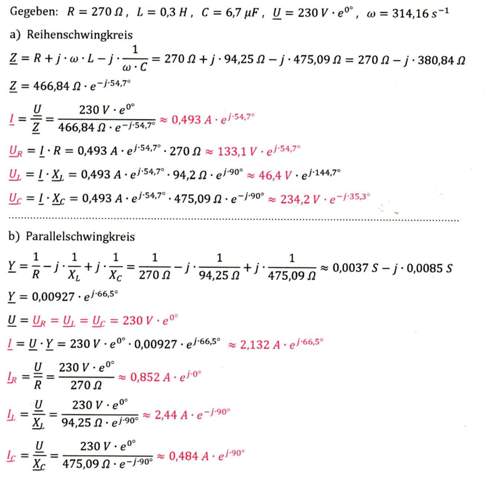

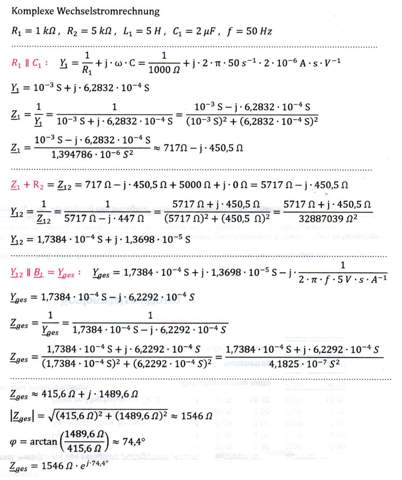

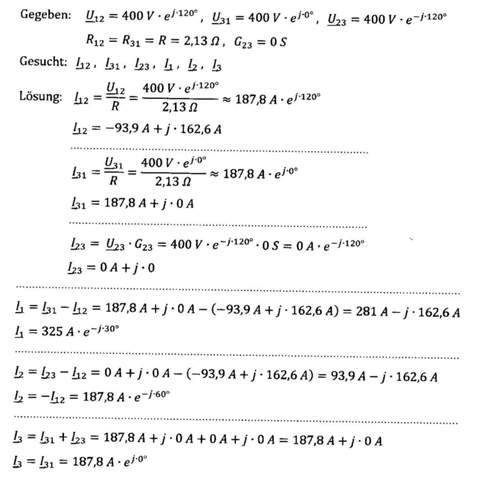

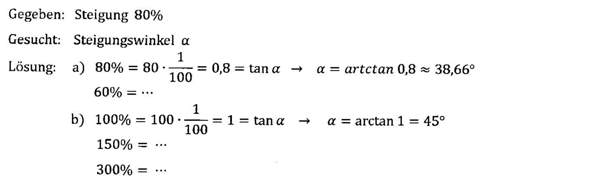

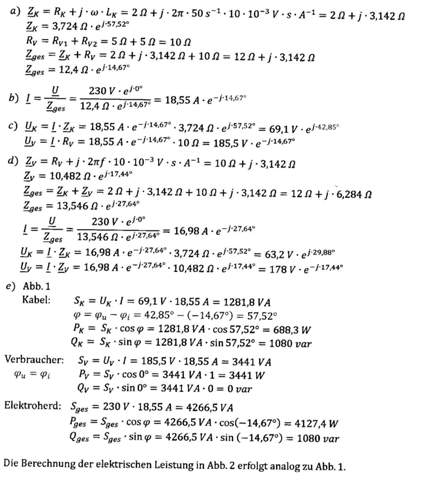

Lösungsvorschlag (Kontrollrechnung)
LG H.

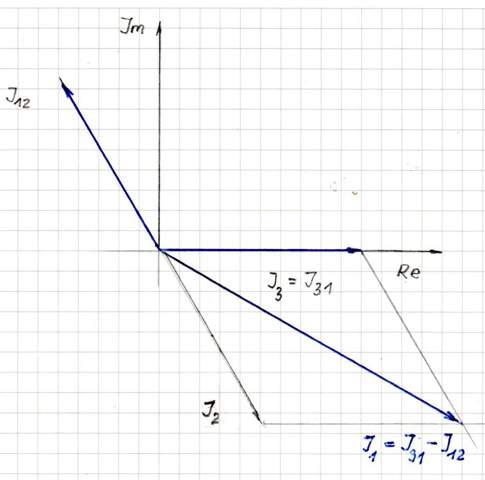

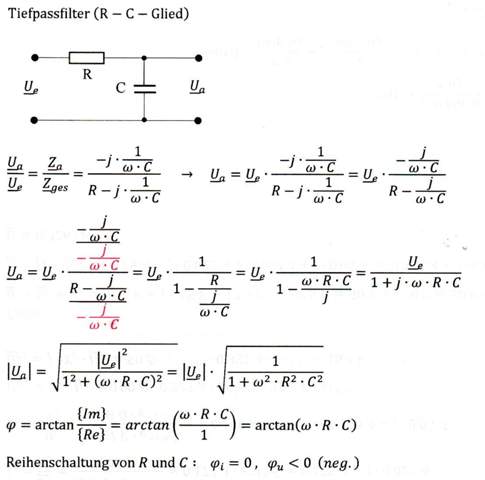

Anlage
LG H.
LG H.
Schalterstellung C: in beiden Abb. leuchtet keine Lampe (Leitungskreuzung ist kein Knotenpunkt).
LG H.

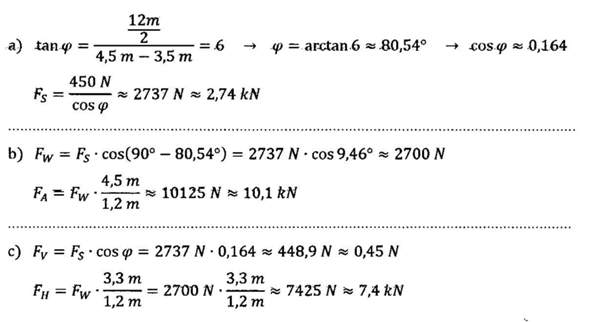

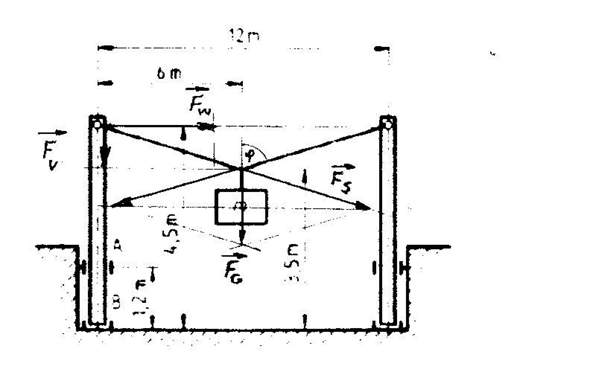

Die Verbindungslinie der beiden Vektorpfeilspitzen halbiert den Vektorpfeil der Gewichtskraft. Es bilden sich zwei rechtwinkelige Dreiecke mit der Hypotenuse FS .
Der Sinus des Winkels 20° (Wechselwinkel an geschnittenen Parallelen) ist
sin 20° = FG / 2 / FS => FS = FG / 2 * sin 20°
LG H.
