Stimmt es wie ich die Knoten eingezeichnet habe?
Guten Tag zusammen,

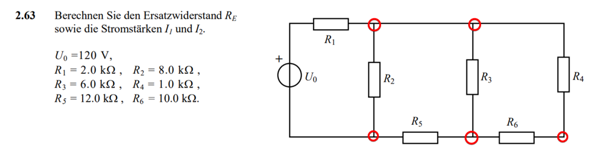

Stimmt es, wie ich die Knotenpunkte der Schaltung eingezeichnet habe und gibt es Tipps zu erkennen, was paralell geschaltet ist und was seriell?
Besten Dank und ein schönes Wochenende😁.
Was habe ich falsch gerechnet?
RE wäre ca. 7.3 k Ohm
1 Antwort
Von gutefrage auf Grund seines Wissens auf einem Fachgebiet ausgezeichneter Nutzer
Physik
Der rechte, untere Knoten ist falsch. Bei einem Knoten treffen mindestens drei Leitungen zusammen.
R4 und R6 sind in Reihe geschaltet, sie bilden eben eine Reihe, Kette. Der sich daraus ergebene Widerstand ist parallel zu R3. Alles ander findest du dann selber.
@00Anonym7
@DerZwiebel
Danke vielmals, habe es nochmals versucht und nun hats geklappt :)
Schönes Wochenende😁
Wie weiss man nun, welche Stromstärke wo ist? Also wo ist I1 und wo ist I2?
Danke vielmals😁

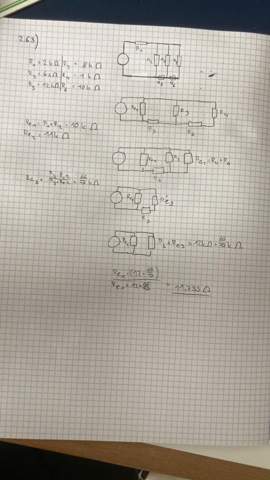

Habe es nochmals versucht zu rechnen, komme auf etwas falsches. Weisst du, wo mein Fehler liegt?
