Lampe richtig angeschlossen?
Hallo,
ich habe nun folgende Lampe angebracht (siehe Foto)
schwarz mit schwarz verbunden
blau mit blau verbunden
was mache ich mit dem grüngelben Kabel?
Laut Anleitung soll sie an diese Metallstelle hinter der Glühbirne geklemmt werden. Kann ich das Grüngelbe Kabel so wie auf dem Foto lassen? Ich krieg das Grüngelbe Kabel von der Schutzgehäuse nicht ab.
Danke!

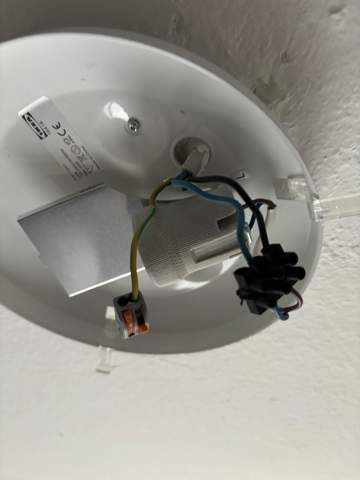

Bild:
Bild mit eingeklemmter grüngelber Ader:
Wo ist das Foto?
Kommt :D
5 Antworten
Der grüngelbe Schutzleiter muss(!) bei dieser Leuchte mit dem Gehäusepotential verbunden werden.
Nur weiß ich jetzt nicht, welche Klemme Du nicht aufbekommst. Ist es die WAGO-Klemme auf der Zuleitung, dann knips sie einfach ab und entferne ca. 11 mm der Isolierung. Dann kannst Du die Ader auch mit der Klemme der Leuchte verbinden.
Der Schutzleiter/ Erdung wird denke ich mal an der Schraube befestigt. Die Klemme sollte sich öffnen lassen und der Draht dann rausziehen lassen. Wenn nicht halt abschneiden und neu abisolieren.
Das Dinge heißt ja nicht ohne Grund Schutzleiter. Wenn in der Anleitung steht, dass der da dran soll, dann wird der auch da dran gemacht.
Wo ist denn das Problem mit der Klemme?
Entweder den Hebel drücken oder nach oben ziehen, je nach Modell der Klemme kann das schonmal unterschiedlich sein und gleichzeitig mit bestimmter und kontrollierter Kraft an der Ader ziehen.
Hat der grün-gelbe Draht elektrischen Kontakt zum Metallgehäuse? Das muss nämlich sichergestellt sein, bei dieser Lampe!
Das ist eine gewöhnliche Hebelklemme, Hebel anheben und der Leiter lässt sich entfernen.
Wenns so einfach wäre, dann hätte ich es doch abbekommen 😂
Ich habe den grüngelben Ader nun rausnehmen können. Reicht es wenn ich es zwischen der Schraube und dem Metallgehäuse hinter dem Glühbirnenplatz klemme?
Ja, dass ist normalerweise die korrekte Anschlussweise. Die Ader am besten so anklemmen, dass die Schraube rechts davon ist. So wird die Ader beim drehen der Schraube nicht in die Falsche Richtung geschoben. Mach am besten ein Foto wenn du fertig bist und füge es der Frage hinzu.
Hab ich. Kannst du das Foto bitte überprüfen? :)
Noch scheint das Foto nicht online zu sein. Ich gucke gleich nochmal rein.
Das sieht nach einer guten festen Verbindung aus. Wenn es den "Ziehtest" besteht reicht das so.
Hallo
Der Schutzleiter muss mit dem Metall der Lampe verbunden werden. Die Klemme sollte sich öffnen lassen, wenn nicht musst du den Draht abzwicken, Isolierung entfernen und anklemmen
Gruß HobbyTfz
Es soll ja auch dran bleiben!
Wenn du die Ader (Draht) abmachen willst, musst du auf den Hebelknopf der Klemme drücken und am Kabel (Ader) ziehen. Es ist aber Pflicht, den Übergangswiderstand zu messen. Streng genommen darf ein Elektrolaie derartige Arbeiten überhaupt nicht selber machen!
Ich kriegs aus dem Plastikteil nicht raus
